In/Out DMX ou Splitter

 Module DMX input ou output

Splitter Dmx wire et wifi

Module non testé, mais prés à l'emploi Rx & Tx : Module interface TTL <==> RS485  isolée et protégée pour moins de 8€ (voir Ali...)



Module DMX Input isolé :

Entrée DMX opto-isolé, l'isolation est représentée sur le schéma par les pointillés de PS1 et U2

Le circuit intégré  SN75176AP et un équivalent au max 485 (même fonction et même brochage)



La fonction de ce circuit consiste à transformer un signal série en un signal symétrique.

le signal dmx ( XLR ) arrive sur les broches A et B, le condensateur C1 filtre l'alimentation du max 485 idem pour le 6n137 avec C3.

Les broches pin2 et pin3 du max 485 servent a définir si le circuit travaille en récepteur (signal positif sur pin 2 et pin3) ou en émetteur (signal négatif sur pin2 et pin3)

Le signal est disponible sur la broche R pin1 pour alimenter la led du 6N137 qui est un optocoupleur (qui a comme fonction de séparer électriquement le max 485 au reste du circuit) à travers la résistance R1 de 470 ohms (330 à 510 ohms) le signal est disponible sur la broche 6 pin6 câblée avec une résistance pull up R2 (3k3 à 10k ohms).





La partie supérieure est la partie double alimentation isolée, C2 et C4 sont des condensateurs polarisés de 10uF de préférence au tantale.

le connecteur XLR F (thru ) n'est pas obligatoire, il est même préférable de faire le pontage entre l’entrée et la sortie thru  au niveau des xlr, (dans ce cas le connecteur J1 et le strap au niveau des xlr n'existe plus).

Schema DMX Input opto-isolée

Nomenclature :

U1 : 1 x Max485 ( ou équivalent )

U2 : 1 x 6N137

PS1 :1 x b0505s

R1 : 1 x 470 ohms

R2 : 1 x 4,7 K ohms

C1, C2 : 100nf

C3, C4 : 10uF tantale polarisé (ou à défaut des condensateurs aluminium polarisé)

J1, J2, J3 : connecteur pas de 2,54mm avec détrompeur ( exemple : série xh 2.54 ou kf 2510 )

+ 2 supports DIP 8 broches ( pour U1 et U2 )

+ 2 straps

le circuit est prévu pour les plaques protoboard



fichier kicad 7.0  Dmx input kicad

Vue coté cuivre, vue 3dKicad, vue implantation

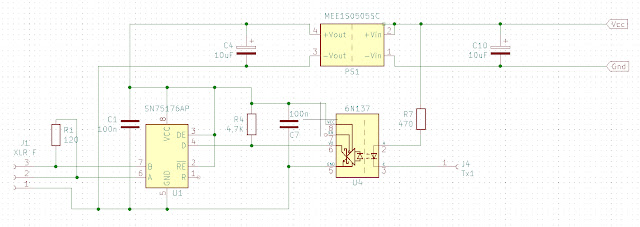

Module DMX Output isolé :

Pas beaucoup de différence avec le module input. Même composants, même dimension La partie alimentation (ps1, C2, C4) est identique

la différence se situe sur U2 qui a changé de sens sur le circuit imprimé et qui est relié a la broche 4 de U1 qui lui est mis en mode transmetteur en passant les broches 2 et 3 au niveau haut

le reste est identique.

Nomenclature

R1 : 1 x 120 ohms

La disparition des 2 straps

le reste est similaire au module input



fichier kicad 7.0  Dmx Output kicad

Vue coté cuivre, vue 3dKicad, vue implantation



Module DMX Input / Output isolé & RDM:

là, je vous renvoie sur la page de mathertel DMX Shield (support des librairies DmxSerial et DmxSerial2)

je vous livre juste la copie du schéma pour les explications sur le fonctionnement et l'utilisation du RDM suivez le lien





Splitter non rdm



Bien, si vous avez 1 module Dmx Input et 2 module Dmx Output, que vous reliez la sortie du module Dmx Input aux 2 entrées des modules Dmx Output que vous alimentez les 3 modules avec une alimentation 5v vous avez créé un splitter une entrée / 2 sorties totalement isolées.

Le seul problème si vous voulez beaucoup de sortie, c'est la limitation de courant de la sortie du 6n137 du module input qui doit alimenter toutes les leds des optocoupleurs.

Je pense que jusqu’à 3 modules output, il n'y a aucune raison d'avoir des problèmes. Au-dessus, il faut  amplifier le signal.

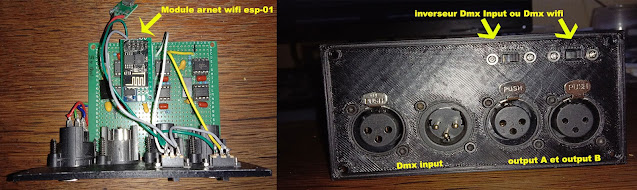

Vous pouvez aussi mixer 1 entrée Dmx Input et 1 module Arnet Wifi en entrée et 2 modules Dmx Output et avec des inverseurs avoir le choix pour chaque module Dmx Output (voir photo ci-dessous).



 Proto 2 output non testé sur la durée, mais fonctionne bien







Schéma splitter Dmx wire & artnet ou Sacn

fichier kicad 7.0 : splitter 2 out + wifi





Nomenclature voir ( Dmx Input et Dmx output )

J18 : connecteur pas de 2,54mm avec détrompeur ( série xh 2.54 ou kf 2510 )

1 porte-fusible 20x5mm avec 1 fusible de 1 à 2A (le porte-fusible peut être déporté sur une face)

1 convertisseur dc/dc mini360 (penser au sens entrée sortie et a régler la tension hors circuit)

1 convertisseur dc/dc sortie 3v3 (avec circuit imprimé bleu, les verts non pas le même brochage)

1 Module esp-01s ( voir artnet wifi vers 1 univers dmx )

2 inverseurs à 2 positions montage face

le circuit est prévu pour une plaque protoboard  120 x 80 mm



Implantation 3D ( il me manquait les empreintes kicad )



Vue coté Cuivre

Implantation

Non réalisé Splitter 6 x out

vue 3d

fichier kicad splitter 6 voies opto-isolé.



La partie output tiens sur un protoboard de 150x90mm.



La partie buffer est très simple, un circuit 7407 (six buffers non inverseurs) avec son condensateur de filtrage, les 6 entrées reliées au module dmx input et les six sorties alimentent les 6 entrées Tx 1 à 6.

La partie alimentation consiste en un module mini360. En ouvrant le strap a coté permet de séparer le reste du circuit de la tension en sortie du module (très utile pour le réglage de la tension à 5v) 1 fusible qui peut être déporté sur une face.

Vous pouvez utiliser directement une alimentation 5v

Schema partie 1 : 6 outs opto-isolé



Schema partie 2 : input alim et buffer





Non réalisé DMX input & DMX output avec MAX 490

Projet à l’étude : avantage du max490 c'est l’économie de la commande émetteur / récepteur. Et en principe la possibilité du RDM.

Pour l'instant, je n'ai pas trouvé beaucoup de page sur internet avec le max490 !

Schéma théorique, pas sûr que ça marche.

Schema Max490

Ne fonctionne pas !



Max490 3d





Max490 coté cuivre





Max490 coté composant





Max490 Implantation
