Interface USB / DMX

Interface USB / DMX ( compatible open-DMX Enttec )


À noter, si vous êtes allergique au fer à souder et que vous voulez une petite interface, il existe un module tout prêt ( non isolé ) qui peut faire " In ou Out " à un prix relativement faible (environ 3 euros en chine), il manque juste la xlr.
Nécessite
les drivers FTDI

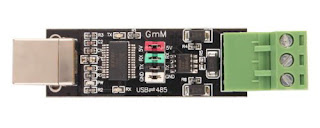

USB 2.0 to TTL RS485 Serial Converter Module FT232RL SN75176 double fonction

Vous l'aurez compris, une interface Usb<==>Dmx convertit un signal usb en un signal symetrique  RS485

Mon Boitier


Nous avons vu comment transformer un signal série en dmx ( voir Dmx_Out ) ils nous restent à convertir le signal pour cela, nous allons utiliser un module " TTL Sérial Adapter  FT232RL ".
Brancher la sortie du module RX du module sur l'entrée du module ( Dmx_Out ) et relié les 2 " GND " ensemble.
Installer les drivers FTDI sur votre ordinateur et un logiciel gratuit DMX (Freestyler, Qlight+, White cat.......)
Attention à bien prendre une puce FT232RL à priori il y a des variantes qui ne fonctionnent pas.

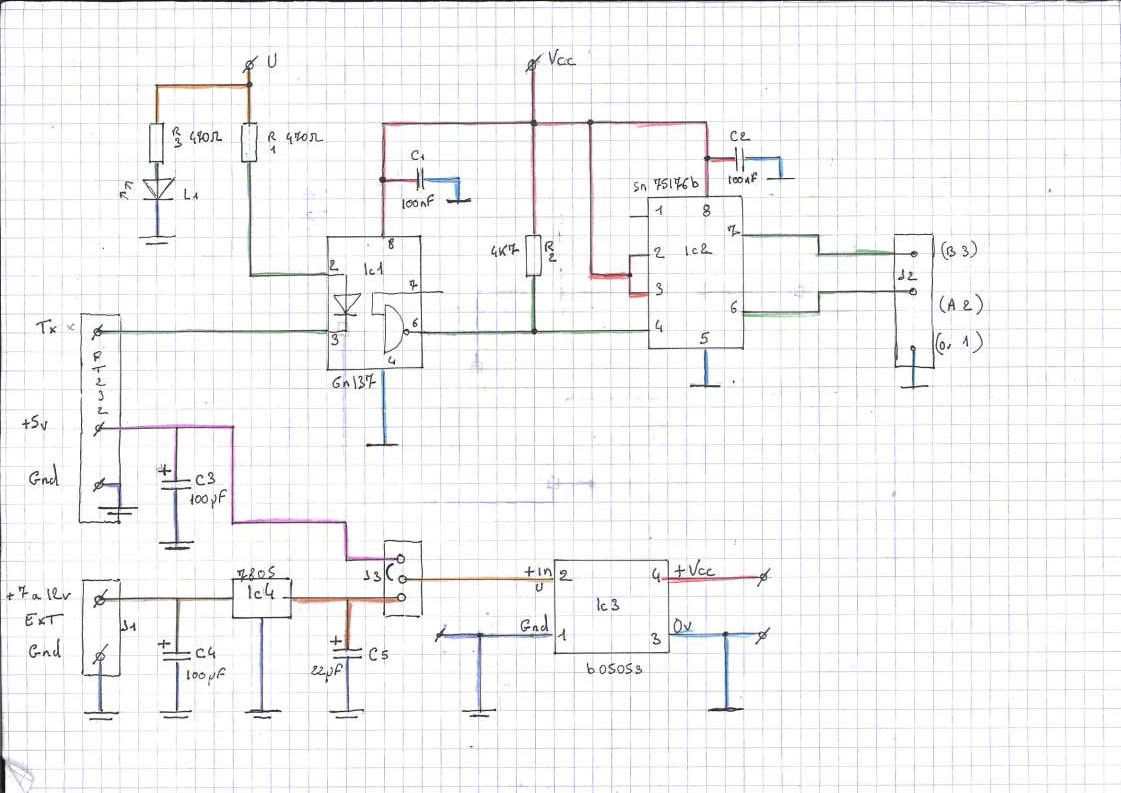

Schéma FTDI / DMX
à noter que la partie alimentation externe est optionnelle (c4, c5, ic4)

PCB interface USB/DMX

 vous pouvez utiliser celui sur la photo (J2 est un inverseur alimentation " USB ou externe ") la led est optionnelle car le module en possède déjà une
